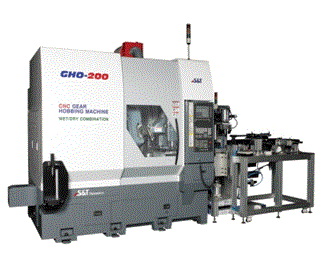

 齿轮加工机 |
|
 GHO-200 |
|
| |
|
|
|
* 高速，高精密度 (DIN7~8级)。
* 适合加工轿车齿轮的高速加工。
* 配备了M.Q.L装置 可实现干切削。
* 可便利的对应自动化生产线。
* GUD 加工模式。保障了加工时的便利性。
|
|
|
|
 |
|
| 项目 |
 |
单位 |
|
GHO-200 |
|
最大加工直径
|
|
mm |
|
200 |
|
最大加工模数
|
|
mm |
|
4.5 |
|
X轴 行程
|
|
mm |
|
200(15~215)
|
|
Y轴 行程
|
|
mm |
|
170 |
|
Z轴 行程
|
|
mm |
|
350 |
|
| 主轴转速(rpm) |
|
rpm |
|
150~1500
|
|
| 主轴锥度 |
|
|
|
NT 40
|
|
| 旋转角度 |
|
deg |
|
±45
|
| 主轴马达 |
|
kw |
|
12
|
| 快速移动X 轴 |
|
m/min |
|
12
|
| 快速移动Z轴
|
|
m/min |
|
12
|
| 快速移动C轴(工作台)
|
|
rpm |
|
230 |
| NC控制轴数 |
|
|
|
5(X,Y,Z,A,C)
|
| 滚刀最大直径/长度 |
|
mm |
|
Ø180/190
|
| 电源容量 |
|
KVA |
|
60
|
| 安装面积 长/宽.高
|
|
mm |
|
2702/3360/2810
|
| 安装面积 机械重量 |
|
ton |
|
9 |
| 控 制 系 统 |
|
|
|
SIEMENS 840D
|
|
|
|
|
